功能簡介：

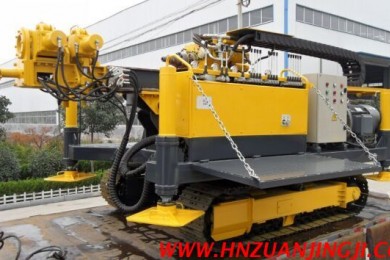

該機型屬于全液壓回轉器式錨固工程鉆機，主要適用于城市中基坑支護和控制建筑物位移、地質災害治理等工程施工。鉆機結構采用整體式，配有履帶行走底盤和夾持卸扣器。履帶底盤移動迅速，孔位對中方便；夾持卸扣器可以自動拆卸鉆桿和套管，降低了工人的勞動強度，提高施工效率。
整機介紹：
1、全液壓控制，操作方便靈活，移位方便，機動性好，省時、省力。
2、鉆機回轉器采用雙液壓馬達驅動，輸出扭矩大，回轉中心較同類產品低，大大提高了鉆機鉆孔的平穩性。
3、新型的變角機構使對孔更加方便，調節范圍變大，可以降低對工作面的要求。
4、針對客戶當?shù)氐奶厥夤r，對散熱系統進行了優化，確保液壓系統在室外溫度為45°C時，最高溫度不超過70°C。
5、配有專用的跟管鉆進鉆具（鉆桿、套管、偏心鉆頭等），在不穩定地層用套管護壁開孔，常規球齒鉆頭終孔。鉆進效率高，成孔質量好。
6、鉆機主要適合于深基坑錨固支護，還可通過旋噴模塊的更換，使鉆機可以進行旋噴施工。
7、可以滿足三翼鉆頭鉆進、空氣潛孔錘鉆進、套管鉆進、鉆桿/套管復合鉆進、單重/雙重/三重旋噴、定噴、擺噴等旋噴工藝。
8、采用履帶底盤，支腿油缸行程1.5m能自動裝車、輔助支撐，搬遷運輸方便。
|
主要參數 |
|
|
鉆孔直徑 |
ф150-ф250(mm) |
|
鉆孔深度 |
130-170（m） |
|
終孔直徑 |
75mm |
|
鉆桿直徑/套管直徑 |
Ф73、ф89、ф102、ф114(mm) |
|
鉆孔傾角 |
0-90(° ) |
|
回轉器輸出轉速 |
10/20/30/35/40/60/65/70/85/130/170(r/min) |
|
回轉器輸出扭矩 |
7500(N.m) |
|
回轉器行程 |
3400(mm) |
|
回轉器提升力 |
70(kN) |
|
回轉器提升速度 |
0-5可調/7/23/30(m/min) |
|
回轉器加壓力 |
36(kN) |
|
回轉器加壓速度0-10可調 |
0-10可調/14/46/59(m/min) |
|
行走參數 |
|
|
行走方式 |
履帶行走 |
|
爬坡角度 |
25(° ) |
|
履帶接地比壓 |
36(kpa) |
|
行走速度 |
20(km/h) |
|
回轉參數 |
|
|
回轉方式 |
整機手動旋轉(自動旋轉選配) |
|
回轉結構 |
回轉軸承 |
|
定位方式 |
定位銷 |
|
輸入功率 |
|
|
輸入功率(柴油機) |
96(KW) |
|
運輸狀態(度x寬x高） |
5400x2100x2000(mm) |
|
重量 |
6000(kg) |
